Tại thị trường Việt Nam, máy phát điện đã được sử dụng rộng rãi tại mọi cơ sở sản xuất, nhà cao tầng và cả các hộ gia đình,... Do đó, việc nắm bắt quy trình vận hành, sử dụng, sửa chữa, bảo dưỡng máy phát điện cũng như hiểu được tác dụng của một số bộ phận, chi tiết máy sẽ giúp người sử dụng dễ dàng hơn khi phát sinh những sự cố không mong muốn.
Trường Lộc xin giới thiệu đến quý khách hàng một trong những thiết bị đóng vai trò quan trọng trong máy phát điện:

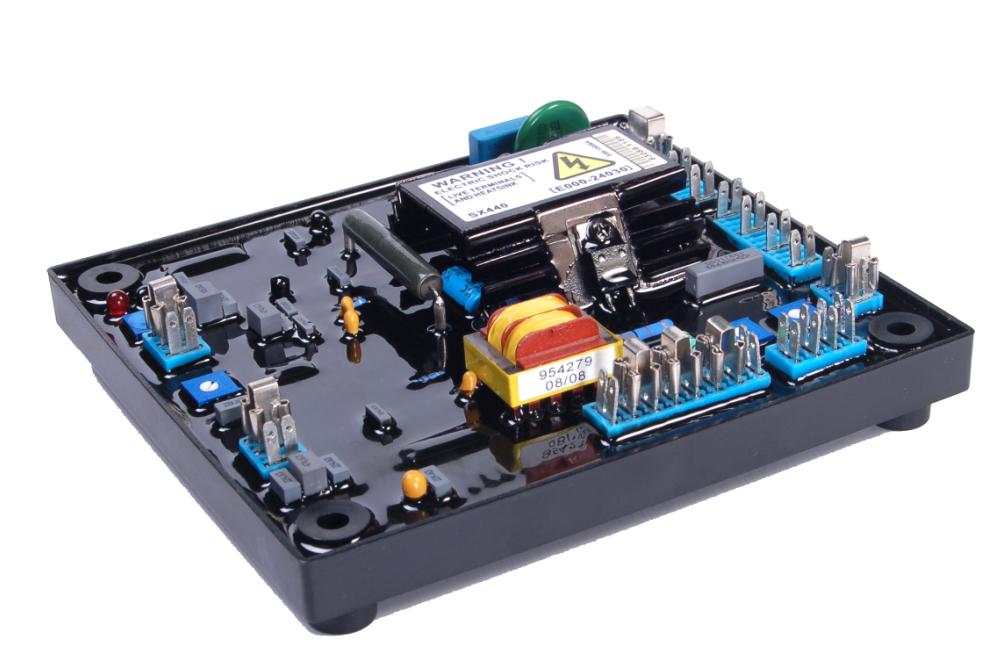

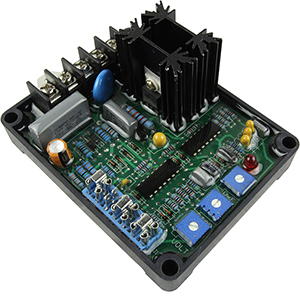

BỘ TỰ ĐỘNG ĐIỀU CHỈNH ĐIỆN ÁP AVR (AUTOMATIC VOLTAGE REGULATOR)
Bộ tự động điều chỉnh điện áp, tần số tự động (Automatic Voltage Regulator - AVR) trong các máy phát điện, là một phần đóng vai trò quan trọng của mỗi máy phát hoặc hệ thống tổ máy phát điện, nếu mất tính năng tự động điều chỉnh này thì chất lượng điện cung cấp (điện áp và tần số) không đáp ứng được yêu cầu khắt khe của hệ thống thiết bị TTTH
Nguyên lý, tác dụng của bộ tự động điều chỉnh điện áp, tần số tự động (Automatic Voltage Regulator AVR) trong các máy phát điện.
1.Tính năng, tác dụng của AVR
• Điều chỉnh điện áp máy phát điện.
• Giới hạn tỷ số điện áp/tần số.
• Điều chỉnh công suất vô công máy phát điện.
• Bù trừ điện áp suy giàm trên đường dây.
• Tạo độ suy giảm điện áp theo công suất vô công, đề cân bằng sự phân phối công suất vô công giữa các máy với nhau trong hệ thống khi máy vận hành nối lưới.
• Khống chế dòng điện kháng do thiếu kích thích, nhằm tạo sự ổn định cho hệ thống, khi máy nối lưới.
• Cường hành kích thích khi có sự cố trên lưới
a. Điều chỉnh điện áp của máy phát điện
Bộ điều chỉnh điện thế tự động luôn luôn theo dõi điện áp đầu ra của máy phát điện, và so sánh nó với một điện áp tham chiếu. Nó phải đưa ra những mệnh lệnh để tăng giảm dòng điện kích thích sao cho sai số giữ điện áp đo được và điện áp tham chiếu là nhỏ nhất. Muốn thay đổi điện áp của máy phát điện, người ta chỉ cần thay đổi điện áp tham chiếu này. Điện áp tham chiếu thường được đặt tại giá trị định mức khi máy phát vận hành độc lâp (Isolated) hoặc là điện áp thanh cái, điện áp lưới tại chế độ vận hành hòa lưới (Paralled)
b. Giới hạn tỷ số điện áp/tần số
Khi khởi động một tổ máy, lúc tốc độ quay của Rotor còn thấp, tần số phát ra sẽ thấp. Khi đó, bộ điều chỉnh điện áp tự động sẽ có khuynh hướng tăng dòng kích thích lên sao cho đủ điện áp đầu ra như tham chiếu theo giá trị đặt hoặc điện áp lưới. Điều này dẫn đến quá kích thích: cuộn dây rotor sẽ bị quá nhiệt, các thiết bị nối vào đầu cực máy phát như biến thế chính, máy biến áp tự dùng… sẽ bị quá kích thích, bão hòa từ, và quá nhiệt. Thường tốc độ máy phát cần đạt đến 95% tốc độ định mức. Bộ điều chỉnh điện áp tự động cũng phải luôn theo dõi tỷ số này để điều chỉnh dòng kích thích cho phù hợp, mặc dù điện áp máy phát chưa đạt đến điện áp tham chiếu.
c. Điều khiển công suất vô công của máy phát điện
Khi máy phát chưa phát điện vào lưới, việc thay đổi dòng điện kích từ chỉ thay đổi điện áp đầu cực máy phát. Quan hệ giữa điện áp máy phát đối với dòng điện kích từ được biểu diễn bằng 1 đường cong, gọi là đặc tuyến không tải. (đặc tuyến V-A)
Tuy nhiên khi máy phát điện được nối vào một lưới có công suất rất lớn so với máy phát, việc tăng giảm dòng kích thích hầu như không làm thay đổi điện áp lưới. Tác dụng của bộ điều áp khi đó không còn là điều khiển điện áp máy phát nữa, mà là điều khiển dòng công suất phản kháng (còn gọi là công suất vô công, công suất ảo) của máy phát.
Khi dòng kích thích tăng, công suất vô công tăng. Khi dòng kích thích giảm, công suất vô công giảm. Dỏng kích thích giảm đến một mức độ nào đó, công suất vô công của máy sẽ giảm xuống 0, và sẽ tăng lại theo chiều ngược lại (chiều âm), nếu dòng kích thích tiếp tục giảm thêm.
Điều này dẫn đến nếu hệ thống điều khiển điện áp của máy phát quá nhạy, có thể dẫn đến sự thay đổi rất lớn công suất vô công của máy phát khi điện áp lưới dao động.
Do đó, bộ điều khiển điện áp tự động, ngoài việc theo dõi và điều khiển điện áp, còn phải theo dõi và điều khiển dòng điện vô công. Thực chất của việc điều khiển này là điều khiển dòng kích thích khi công suất vô công và điện áp lưới có sự thay đổi, sao cho mối liên hệ giữa điện áp máy phát, điện áp lưới và công suất vô công phải là mối liên hệ hợp lý.
d. Bù trừ điện áp suy giảm trên đường dây
Khi máy phát điện vận hành độc lập, hoặc nối vào lưới bằng 1 trở kháng lớn, Khi tăng tải, sẽ gây ra sụt áp trên đường dây. Sụt áp này làm cho điện áp tại hộ tiêu thụ bị giảm theo độ tăng tải, làm giảm chất lượng điện năng.
Muốn giảm bớt tác hại này của hệ thống, bộ điều áp phải dự đoán được khả năng sụt giảm của đường dây, và tạo ra điện áp bù trừ cho độ sụt giảm đó. Tác động bù này giúp cho điện đáp tại một điểm nào đó, giữa máy phát và hộ tiêu thụ sẽ được ổn định theo tải. Điện áp tại hộ tiêu thụ sẽ giảm đôi chút so với tải, trong khi điện áp tại đầu cực máy phát sẽ tăng đôi chút so với tải. Để có dược tác động này, người ta đưa thêm 1 tín hiệu dòng điện vào trong mạch đo lường. Dòng điện của 1 pha (thường là pha B) từ thứ cấp của biến dòng đo lường sẽ được chảy qua một mạch điện R và L, tạo ra các sụt áp tương ứng với sụt áp trên R và L của đường dây từ máy phát đến điểm mà ta muốn giữ ổn định điện áp.
Điện áp này được cộng thêm vào (hoặc trừ bớt đi) với điện áp đầu cực máy phát đã đo lường được. Bộ điều áp tự động sẽ căn cứ vào điện áp tổng hợp này mà điều chỉnh dòng kích từ, sao cho điện áp tổng hợp nói trên là không đổi. Nếu các cực tính của biến dòng đo lường và biến điện áp đo lường được nối sao cho chúng trừ bớt lẫn nhau, sẽ có:
Ump – Imp (r + jx) = const.
Như vậy chiều đấu nối này làm cho điện áp máy phát sẽ tăng nhẹ khi tăng tải. Độ tăng tương đối được tính trên tỷ số giữa độ tăng phần trăm của điện áp máy phát khi dòng điện tăng từ 0 đến dòng định mức.
Thí dụ khi dòng điện máy phát =0, thì điện áp máy phát là 100%. Khi dòng điện máy phát = dòng định mức, điện áp máy phát là 104% điện áp định mức.
Vậy độ tăng tương đối là + 4%. Độ tăng này còn gọi là độ bù (compensation). Độ bù của bộ điều áp càng cao, thì điểm ổn định điện áp càng xa máy phát và càng gần tải hơn
Trong các nhà máy điện nói chung và nhà máy thuỷ điện nói riêng, vấn đề duy trì điện áp đầu cực máy phát ổn định (liên quan đến tần số phát) và bằng với giá trị điện áp định sẵn là rất quan trọng, hệ thống kích từ máy phát phải đảm bảo điều này bằng cách thay đổi giá trị của bộ bù tổng trở khi máy phát vận hành hoặc cách ly với hệ thống và các máy cắt đường dây truyền tải đóng hoặc mở. Thành phần quan trọng nhất trong hệ thống là các cầu chỉnh lưu thyristor và bộ tự động điều chỉnh điện áp (AVR- Automatic Voltage Regulator).
